产品简介
电子水尺液位传感器MER-MCP1081-260-26基于电容式非接触测量原理-，感知主芯片为十通道多模式宽频数字电容处理器芯片MCP1081S，集电容测量、采集、微处理器算法、温度感知与补偿、接口通信等功能于一体，对非金属容器内部的液体有高灵敏性；独特的电容感知电极设计及软件算法可有效克服容器壁较厚、液体存在挂壁、水质有差异等技术难题，并且可自适应0~1mm空气间隙，广泛用于水箱的连续液位测量，特别是需要隔着容器外壳及空气间隙测量水箱液位的强穿透场景。
电子水尺液位传感模组MER
电子水尺液位传感器MER Sensor
功能特点
- 可在线测量连续液位变化；
- 满载液位可自由配置；
- 一体化可级联，易于多节点组网(RS485输出)；
- 双模式下的分段拟合提升精度；
- 固件算法可在线升级（IAP）；
- 带温度补偿，补偿范围0℃~+50℃；
- 非接触测量，安装简便。
技术参数
测量范围：
液位：0~260mm
温度：-40℃~+85℃
典型精度：
液位：2%FS，分辨率1mm，连续液位
温度：±0.1℃，分辨率0.004℃
感应距离：0mm~6mm非金属介质
通讯接口：UART(默认)/RS485数据输出（MODBUS协议）
供电电压：DC 2.3V~5.5V
工作电流：6.8mA@3.3V(间隔1s问询)
工作温度范围：-40℃~+85℃
模组尺寸：260mm*26mm*5.1mm（长*宽*高）
模组端口规格：1.25-4PLTDK，4pin卧贴接口
传感器尺寸：276mm*30mm*13mm（长*宽*高）
传感器外壳材质：PVC
传感器线束规格(可定制)：4PIN 2.54mm间距端子线/4PIN公头线，线长均为1m
传感器重量：200g
防护等级：IP68
选型表
|
产品名称 |
产品型号 |
备注 |
|
电子水尺液位传感模组 |
MER-MCP1081-260-26 |
UART输出 |
|
MER-MCP1081-260-26-485 |
RS485输出 |
|
|
电子水尺液位传感器 |
MER-MCP1081-260-26 Sensor |
UART输出，公头线 |
|
MER-MCP1081-260-26 Sensor-4P |
UART输出，4PIN端子线 |
|
|
MER-MCP1081-260-26 Sensor-485 |
485输出，公头线 |
|
|
MER-MCP1081-260-26 Sensor-485-4P |
485输出，4PIN端子线 |
接口说明
模组接口说明如下表所示。
|
接口名称 |
丝印 |
说明 |
|
通信接口 |
A |
与上位机RX/RS485-A相连 |
|
B |
与上位机TX/RS485-B相连 |
|
|
电源接口 |
- |
电源地 |
|
+ |
电源正，2.3V~5.5V供电 |
传感器端子线接口说明如下表所示。
|
接口名称 |
线色 |
说明 |
|
通信接口 |
白色/黄色 |
与上位机RX/RS485-A相连 |
|
蓝色/绿色 |
与上位机TX/RS485-B相连 |
|
|
电源接口 |
黑色 |
电源地 |
|
红色 |
电源正，2.3V~5.5V供电 |

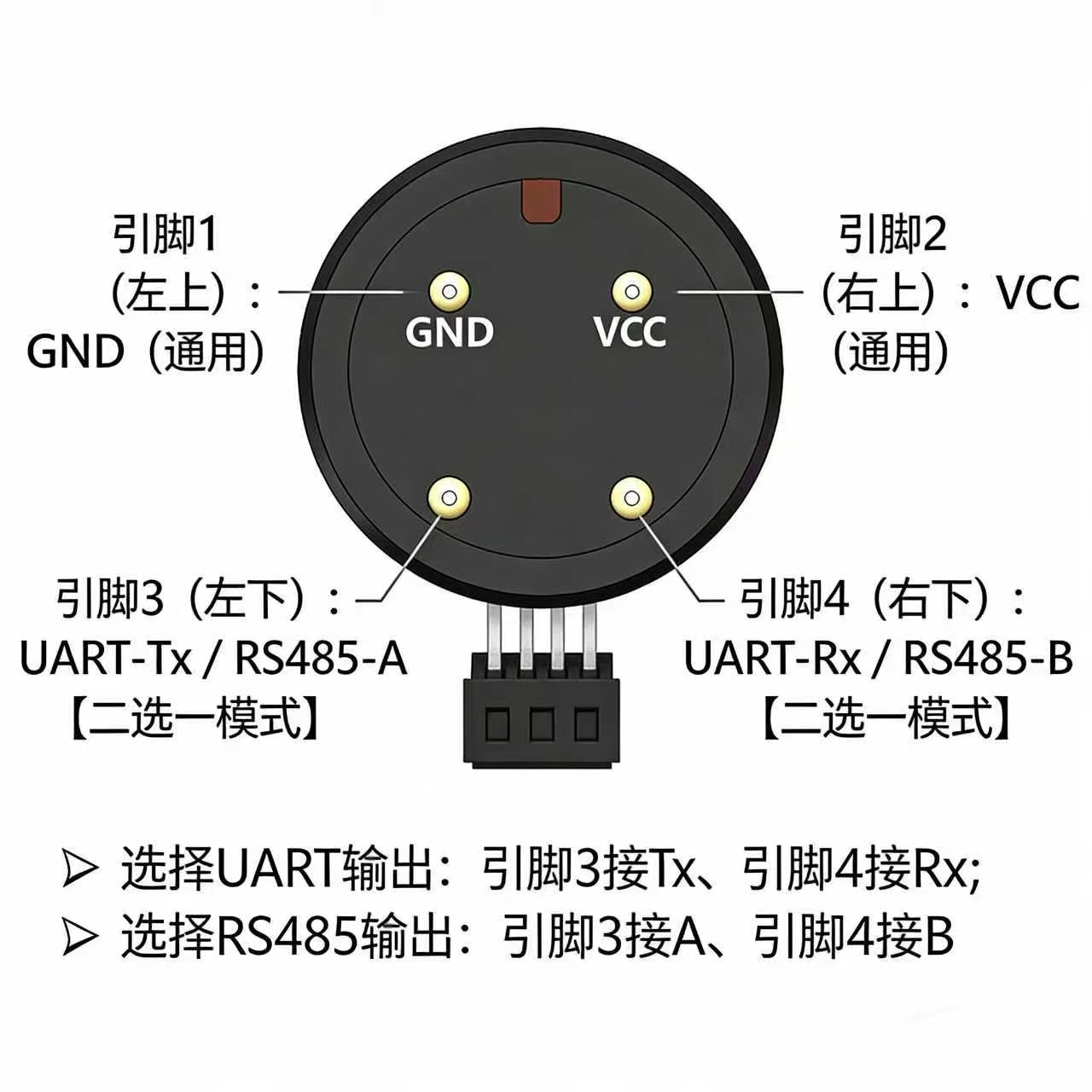

传感器公头线接口说明如下图所示。
资料下载
MER-MCP1081-260-26电子水尺液位传感器产品手册
MER-MCP1081-260-26电子水尺液位传感器
