高精度数字温度芯片MTS01系列
MTS01系列是高精度数字模拟混合信号温度传感芯片,最高测温精度为±0.1℃或±0.5℃,用户无需进行校准。
温度芯片感温原理基于CMOS半导体PN节温度与带隙电压的特性关系,经过小信号放大、模数转换、数字校准补偿后,数字总线输出,具有精度高、一致性好、测温快、功耗低、可编程配置灵活、寿命长等优点。
温度芯片内置16-bit ADC,分辨率0.004°C,具有-70°C到+150°的超宽工作范围。芯片有唯一的64位ID序列号,在出厂前经过100%的测试校准,根据温度误差特性进行校准系数的拟合,芯片内部自动进行补偿计算。为了简化系统应用,芯片的ID搜索、测温数据内存访问、功能配置等均基于数字单总线协议指令,上位机微处理器只需要一个GPIO端口便可进行读写访问。单总线通信接口通过共用一根数据总线来实现多节点传感采集与组网的低成本方案,传输距离远、支持节点数多,便于空间分布式传感组网。最多可支持100个节点100至500米长的测温节点串联组网。
芯片内置非易失性E2PROM存储单元,用于保存芯片ID号、高低温报警阈值、温度校准修正值以及用户自定义信息,如传感器节点编号、位置信息等。另有ALERT报警指示引脚,便于用户扩展硬件报警应用。
MTS01系列
产品参数
精度(℃) | ±0.1/±0.5 |
传感器类型 | 本地 |
封装引脚尺寸 | DFN8(2.5*2.5*0.75mm) |
接口 | 单总线 |
测温速度 | 10.5ms/5.5ms/4ms |
分辨率 | 16bit,0.004℃ |
工作范围(℃) | -70~+150 |
供电电压(V) | 1.8~5.5 |
平均功耗 | 4.8μA@3.3V,1Hz |
用户空间EEPROM | 32bit |
选型指导
精度 |
精度区间 |
包装数量 |
典型应用 |
|
MTS01 |
±0.1℃ |
+28℃ to +43℃ |
2.5K/盘 |
智能穿戴、电子体温计、体温检测、医疗电子、冷链物流等 |
MTS01Z |
±0.1℃ |
0℃ to +50℃ |
2.5K/盘 | |
MTS01P |
±0.1℃ |
-20℃ to +30℃ |
2.5K/盘 | |
MTS01W |
±0.1℃ |
+20℃ to +70℃ |
2.5K/盘 | |
MTS01B |
±0.5℃ |
+0℃ to +50℃ |
2.5K/盘 |
环境温度、智能家居、消费电子等 |

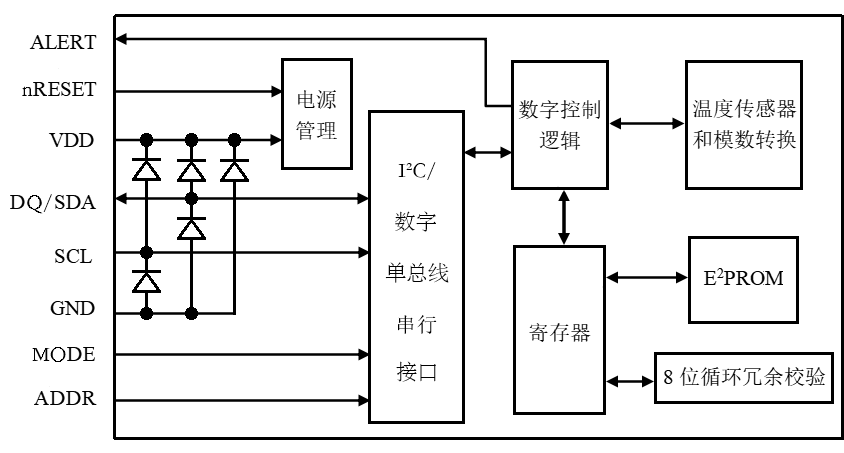

结构框图
产品手册
软件设计指南
MTS01系列温度芯片的原理框图见上图。64位ROM存储了器件的唯一ID序列号,暂存器包含了两个字节的温度寄存器,存储来自于传感器的数字输出。另外,暂存器和扩展暂存器提供了报警触发阈值寄存器。配置寄存器允许用户设定温度转换重复性和连续测量频率。状态寄存器可以查询报警状态。数据可存入非易失性单元,芯片掉电时数据不会丢失。
硬件设计指南
应用资料
-
2024-07-30 MTS01 MTS01B数字温度芯片产品手册-敏源传感202407.pdf
끂61 1.96 MB
-
2022-12-12 M117B IIC示例程序(MCU为stm32系列)-敏源202212.rar
끂365 283.17 KB -
2022-12-12 M117 MTS01_IIC_Samplecode_stm32-MY202212-english.rar
끂149 282.72 KB -
2022-12-12 M117 MTS01 硬件IIC示例程序(MCU为stm32系列)-敏源202212.rar
끂243 279 KB -
2022-12-12 M117 MTS01 IIC示例程序(MCU为stm32系列)-敏源202212.rar
끂220 284.22 KB -
2022-12-12 M117 MTS01 IIC示例程序(MCU为51系列)-敏源202212.rar
끂121 67.26 KB -
2022-09-30 M117 MTS01 I2C协议FAQ-敏源202107.pdf
끂862 737.8 KB -
2022-08-10 温度芯片单总线两线应用使用手册-敏源202208.pdf
끂1662 570.25 KB -
2022-07-21 M601 M1601 M1820 MTS01长线缆应用单总线示例程序(MCU为mm32系列)-敏源202012.rar
끂365 376.15 KB -
2022-07-21 M601 M1601 M1820 MTS01单总线示例程序(MCU为stm32系列)-敏源202206.rar
끂1071 3.19 MB -
2022-07-21 M601 M1601 M1820 MTS01单总线示例程序(MCU为mm32系列)-敏源202206.rar
끂207 6.93 KB -
2022-06-20 M601 M1601 M1820 MTS01 1-Wire应用例程-敏源20220617.doc
끂891 292.77 KB -
2022-06-20 M601 M1601 M1820 MTS01 1-wire协议FAQ-敏源202206.pdf
끂1237 743.71 KB -
2022-04-21 M117 M117B MTS01 I2C示例代码_敏源202203.doc
끂628 283.29 KB
-
2024-02-19 可穿戴测温设计-敏源传感202402.pdf
끂535 5.7 MB -
2022-11-29 MTS01.SchLib
끂38 4.5 KB -
2022-11-29 MTS01.PcbLib
끂37 612.5 KB
-
2024-02-06 MTS01 M117人体模式静电模拟测试(HBM)检测报告.pdf
끂102 524.5 KB -
2022-12-14 M601 M1601 M1820 MTS01 M117精度检测报告-敏源202103.pdf
끂535 212.22 KB -
2022-12-13 高精度温度IC高温老化实验报告-敏源202211.pdf
끂466 216.32 KB -
2022-11-15 M601闩锁测试(Latch-Up)检测报告.pdf
끂493 302.3 KB -
2022-11-15 M601人体模式静电模拟测试(HBM) 检测报告.pdf
끂584 511.2 KB -
2022-08-25 CRC校验错误问题说明-敏源202208-2.pdf
끂1178 439.59 KB
