智慧物联
敏源 传感 芯 动力
高精度 小尺寸 带存储 高分辨率 测温灵敏
多路数字高温传感芯片M401基于CMOS数模混合工艺,包含一路内部本地测温,四路可驱动外部远端测温三极管(NPN、PNP)或者二极管。芯片内置测温驱动电路、调理、ADC转换、温度计算、校准补偿、非易失性存储、电源管理等单元,通过I2C数字总线输出,并提供报警接口信号。
多路数字高温芯片M401
产品特性
- 远端测温范围-55~200℃(高于150℃需选用耐高温三极管),本地测温范围-55~125℃
- 存储与校准
内置5路测温校准系数的非易失性(NVM)存储
可以提供给用户32bit额外存储空间
- 高可靠性设计
I/O 抗毛刺滤波
测温端开短路检测
温度数据奇偶校验
- 2-bit I2C 地址位,可用于多点测量总线
- 有2路温度阈值判断及2种温度报警模式
- 测温精度(参考后面表格)
–40℃~+125℃范围内误差<2.2℃
-55℃~+200℃范围内误差<4.5℃(单路远端测温)
- 感温分辨率:0.03125℃(14-bit ADC)
- 低功耗设计
35μA 1秒钟/次 周期性测量
3μA 待机电流
- 温度转换
转换速度:25ms
可配置周期性测温间隔:16s/8s/4s/2s/1s/0.5s/0.25s
连续模式采样或者单次采样
可配置5路任意输出组合
- 高性能静电防护
通过HBM ±8000V;MM ±700V
- 供电电压:2.5V~5.5V
选型指导
型号 |
典型测温精度 |
接口 |
通道数 |
封装 |
包装数量 |
典型应用 |
M401 |
±2℃ |
I2C |
4路远端+1路本地 |
QFN16 |
490/盘 |
电表、机房、基站、工业过程控制、智能厨电 |
多路数字高温芯片M401

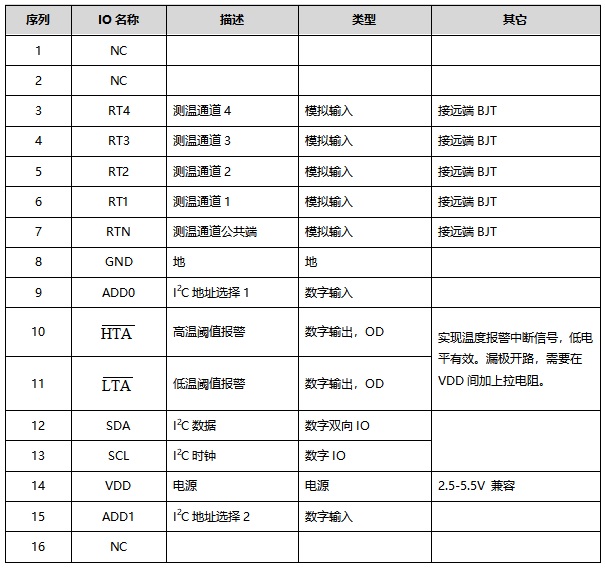

管脚定义:QFN16 (3*3*0.75MM)
功能及应用信息
M401是包含一路内部本地测温及四路外部远端测温三极管(NPN 、PNP)或者二极管的数字温度传感器。如图所示,芯片内部包含了测温驱动电路、调理、ADC转换、温度计算、校准补偿、非易失性存储、电源管理等单元,通过I2C 数字总线输出(可通过管脚定义4个总线地址)。M401内部多组寄存器可用于配置工作模式、温度阈值及存储测温结果,并可输出温度阈值超限报警信号接口。
技术资料下载
-
2023-07-28 M401宽量程多路数字高温传感芯片产品手册-敏源202107.pdf
끂305 1.29 MB -
2023-07-27 M401应用指南-敏源202307.pdf
끂308 880.33 KB -
2022-11-28 M401.SchLib
끂54 5 KB -
2022-11-28 M401.PcbLib
끂54 119 KB -
2021-02-25 M401导热泡棉测试-敏源202102.pdf
끂994 296.37 KB
